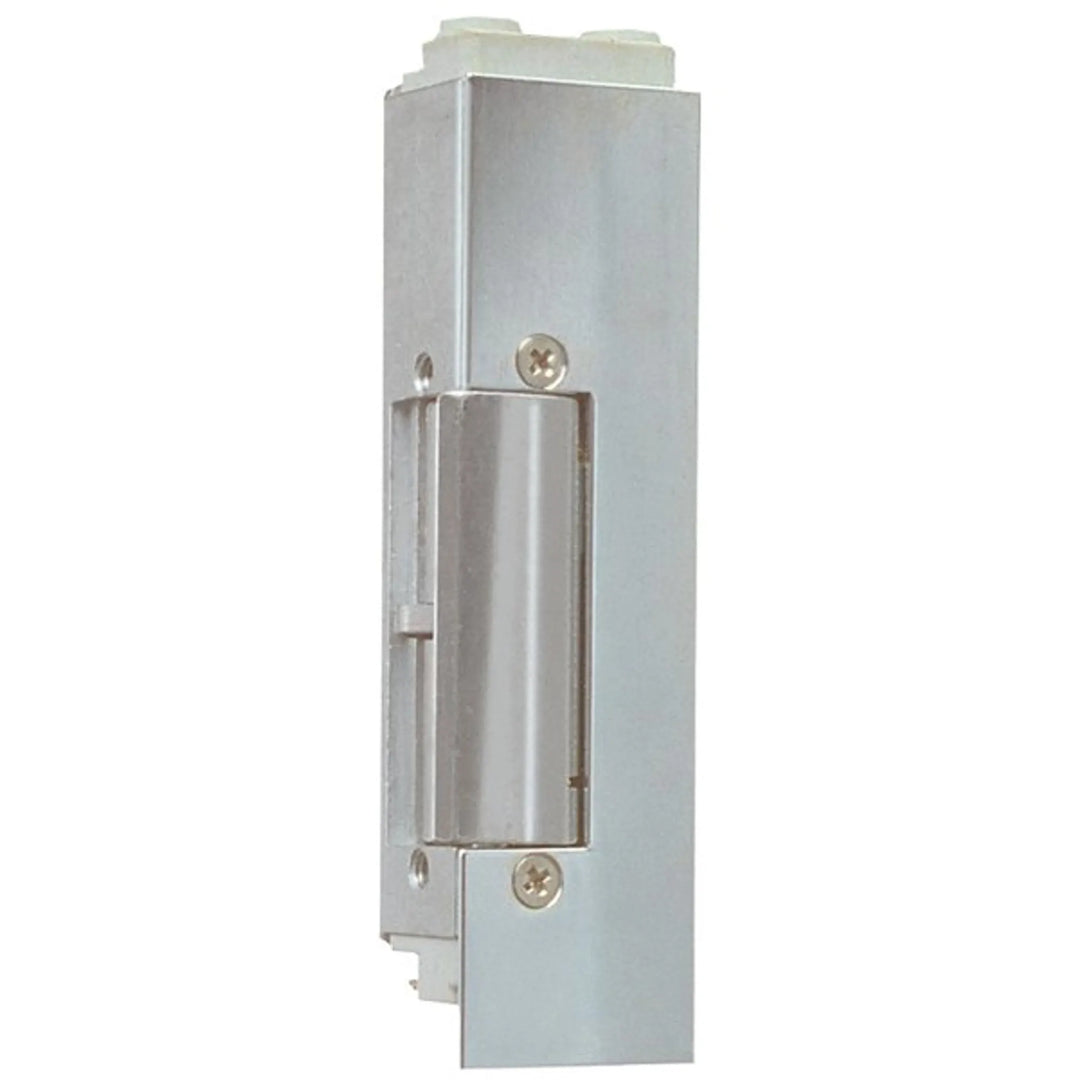

ASSA enkla elslutbleck passar till dörrar med lågt ställda krav på säkerhet och passar bra som intern låsning inom handel, kontor och industri. Elslutblecken används i kombination med enkel- eller dubbelfallås.
Vridfall i brons och låshus i zinklegering. Brythållfastheten är 4 kN (400 kg). Kan erhållas med mikrobrytare. Enkla elslutbleck får ALDRIG användas i brandcellsdelande dörr.
För att lås och elslutbleck ska bibehålla sina egenskaper måste:
ASSA elslutbleck skall alltid anslutas till likspänning. Skyddsdiod (t.ex. 1N4004) ska monteras så nära elslutbleckets spole som möjligt. Detta görs för att skydda styrande elektronik t.ex. kodlås eller kortläsare mot transienter (spänningstoppar).
• Spänning / ström, omvänd 12V DC ± 10%, 190 mA
(114, 5114) 24V DC ± 10%, 110 mA
• Mikrobrytare enpoligt växlande Max 30V DC, 1 A
Vridfall i brons och låshus i zinklegering. Brythållfastheten är 4 kN (400 kg). Kan erhållas med mikrobrytare. Enkla elslutbleck får ALDRIG användas i brandcellsdelande dörr.
För att lås och elslutbleck ska bibehålla sina egenskaper måste:
- Elslutbleck och låshus monteras parallellt.
- Dörrspringan vara 3 mm ± 1 mm.
- Glapp finnas mellan låsets fallkolv och elslutbleckets vridfall som skall vara 1 mm ± 0,5 mm.
- Omvänd funktion
- Olåst vid spänningsbortfall. 5114 med låskolvskontakt.
ASSA elslutbleck skall alltid anslutas till likspänning. Skyddsdiod (t.ex. 1N4004) ska monteras så nära elslutbleckets spole som möjligt. Detta görs för att skydda styrande elektronik t.ex. kodlås eller kortläsare mot transienter (spänningstoppar).
• Spänning / ström, omvänd 12V DC ± 10%, 190 mA
(114, 5114) 24V DC ± 10%, 110 mA
• Mikrobrytare enpoligt växlande Max 30V DC, 1 A
Ytbehandling: Förzinkad
