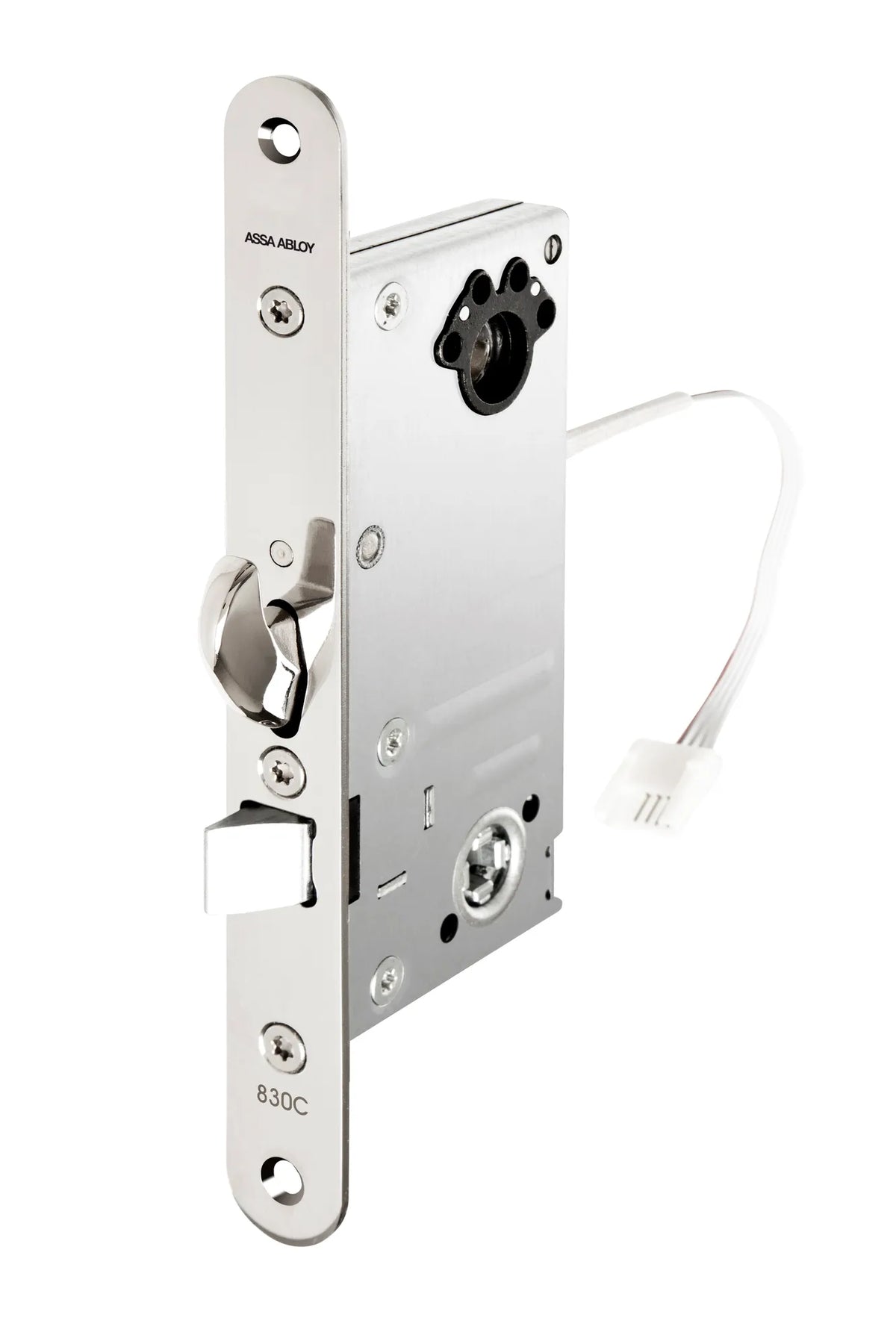

Motorlås 830C-50 låshus
ASSA ABLOY motorlås 830C-50 är anpassad för dörrar med ASSA ABLOY modulurtag med krav på låsklass 3. Det passar bra som natt- och säkerhetslåsning i dörrar med säkerhetskrav inom kontor, skola och offentliga lokaler m.fl. Daglåsta eller högfrekventa dörrar kan kompletteras med ett daglås t. ex. Eltryckeslås ASSA ABLOY Velox alternativt elslutbleck ASSA ABLOY 990M/940M.
Funktion
Hakregeln drivs av den inbyggda motorn. ASSA ABLOY motorlås finns i två varianter:
- 830C-50 med tryckesfall är godkänd för montage i brandcellsgräns
- 831C-50 utan tryckesfall kan användas i dörrar med dörrautomatik
- ASSA 830C/831C-50 är Hi-O-enheter som ansluts till I/O BOX 360, DAC630, DAC564 och DAC530.
- Hi-O innebär att enheterna har en inbyggd mikrodator och kommunicerar med varandra för plug-and-playinstallation, synkronisering av dörrdrift, övervakning av beteenden och för att skicka diagnostisk information.
Egenskaper
- Öppningshastighet ca 0,2 sekunder
- Hakregel och tryckesfall för ökad styrka och listtryck
- LED och brytare för initiering/status mot I/O BOX 360 och DAC
- Låset kan alltid öppnas med nyckel/vred

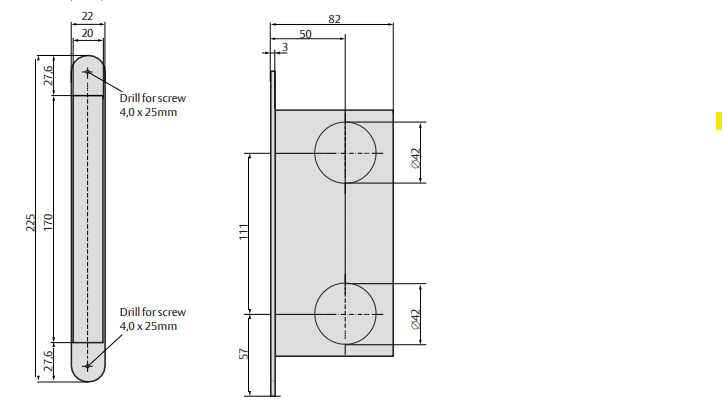

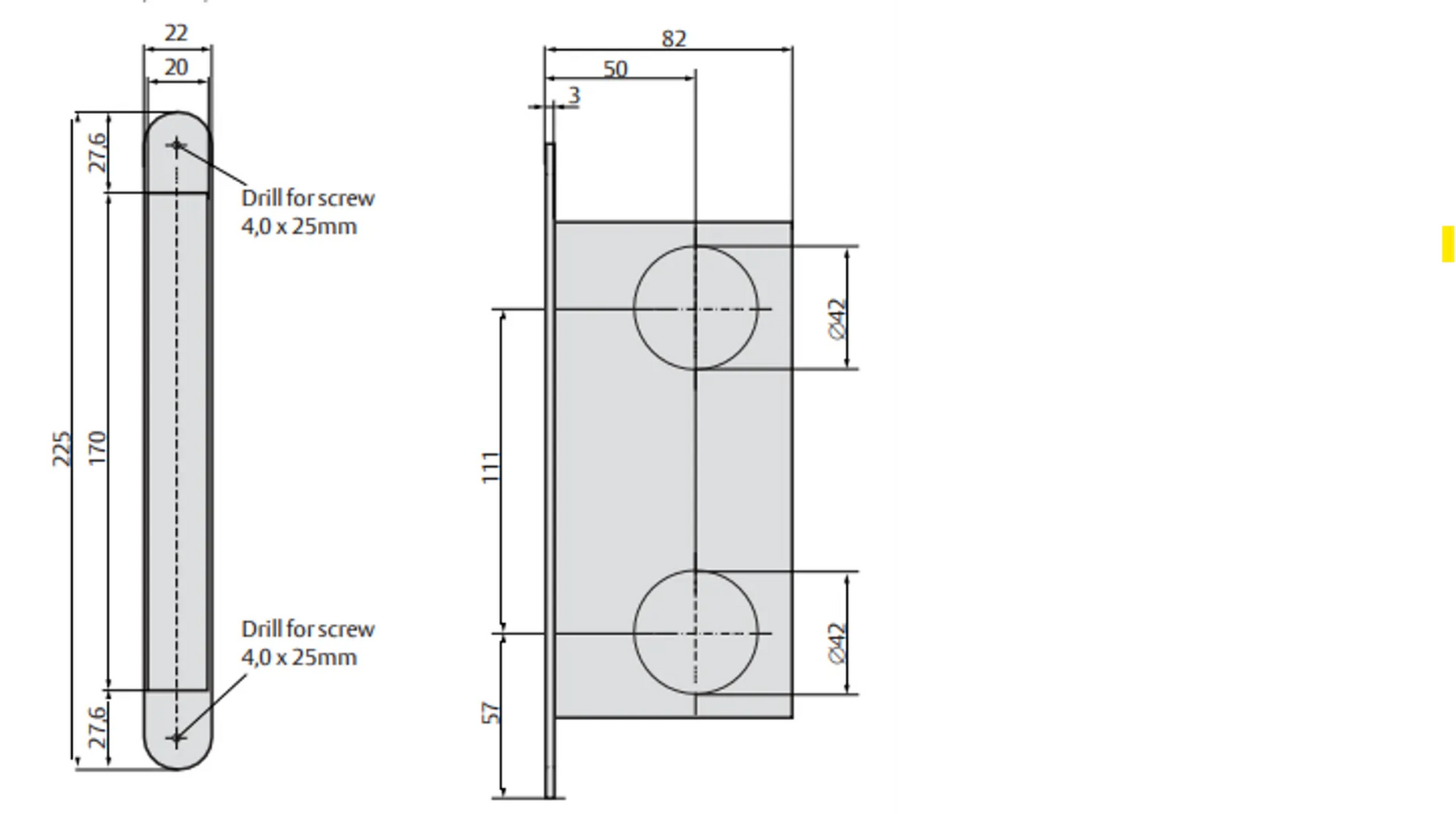

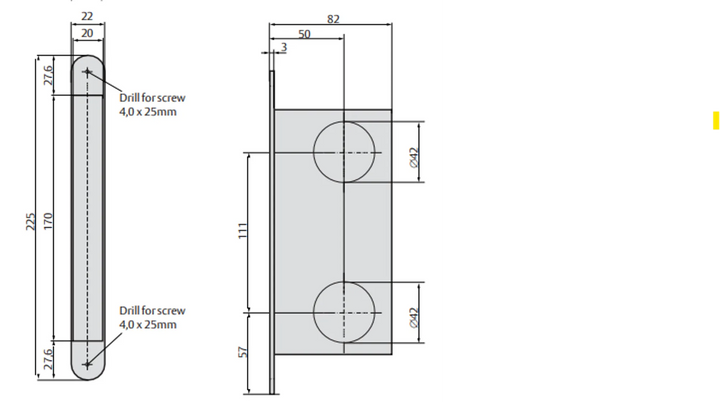

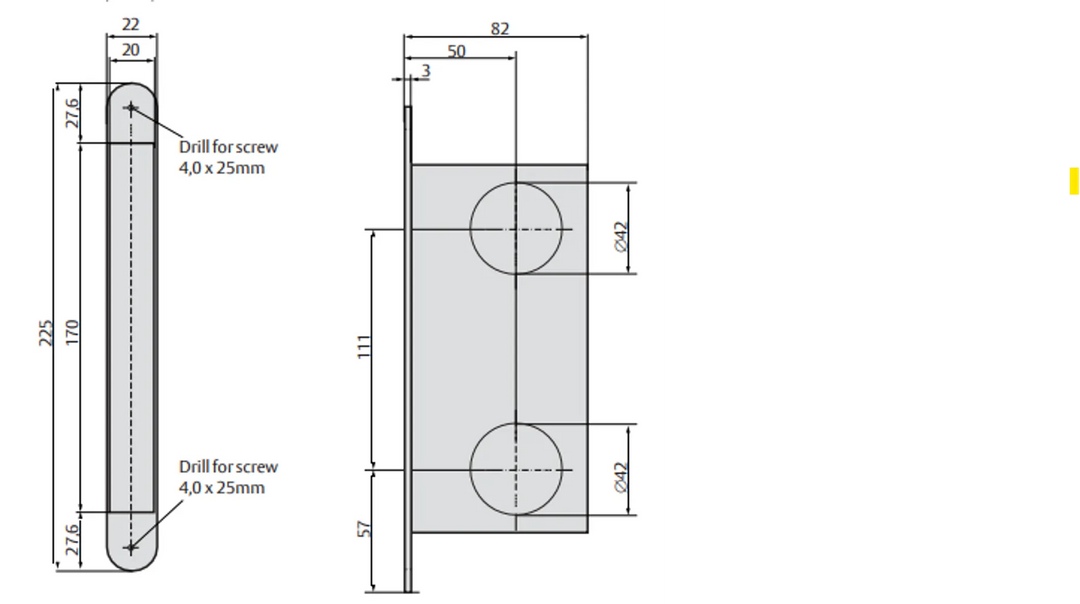

- Dorndjup 50 mm

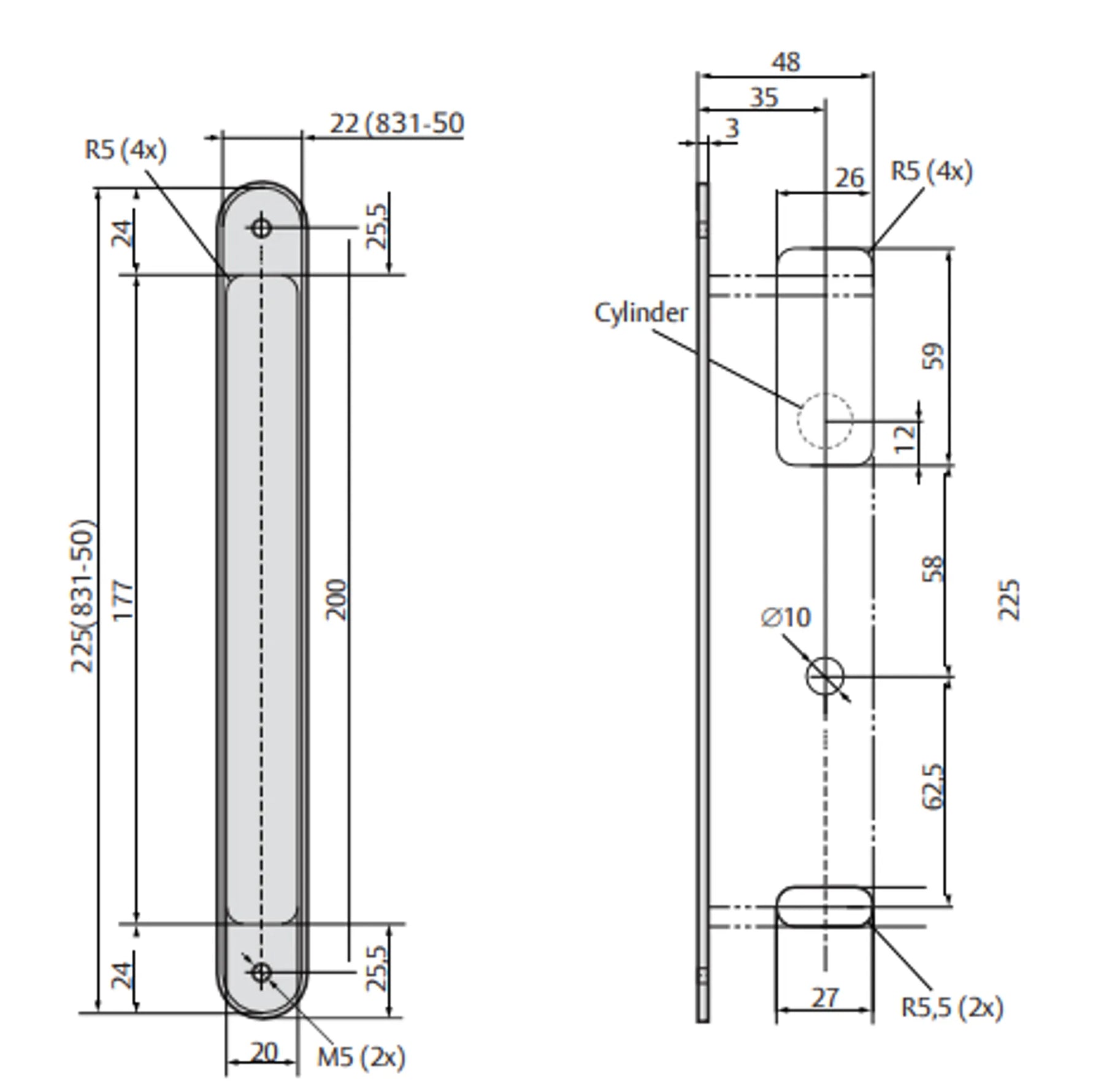

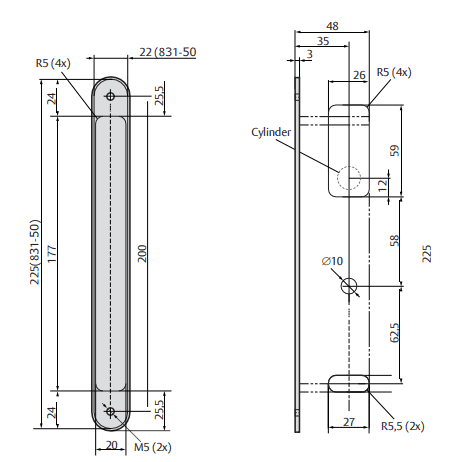

- Inbyggd dold dörrlägesgivare (magnet i slutbleck)
- Kan kombineras med andra Hi-O-enheter utan styrenhet, t. ex. daglås, dörrautomatik och kortläsare
Styrenheten I/O BOX 360, DAC630, DAC564 och DAC530:
- Fungerar som gränssnitt mot omvärlden, mot system utan Hi-O-buss, t. ex. passer- eller larmsystem
- Kommunicerar med motorlåset via Hi-O-buss
- Kräver styrsignaler från överordnat system för att manövrera motorlåset
- Ger indikeringar till överordnat system som talar om låsets och dörrens status
- Möjliggör komplettering med extern dörrlägesgivare (magnetkontakt)
- Styr även kompletterande (icke Hi-O) daglås så att en komplett dag/natt kombination bildas (gäller inte I/O BOX 360)
- Aktiverar larmutgång vid funktionsstörning
- Ansluts till spänningsmatning
- Ska installeras inomhus på den skyddade sidan av dörren inom 10 m från motorlåset
- Om DAC630/DAC564/DAC530 integreras med ARX passersystem skapas en totalintegrerad lösning med stor flexibilitet
Inkoppling
- Inkoppling till Hi-O bussen sker med fyra kablar, två för spänning, två för kommunikation. Använd färdigkontakterad kabel EA226 (10 m) vid installation.
Strömförbrukning
- Vid vila: 50 mA
- vid drift: 475 mA
Kan beställas i komplett sats.
