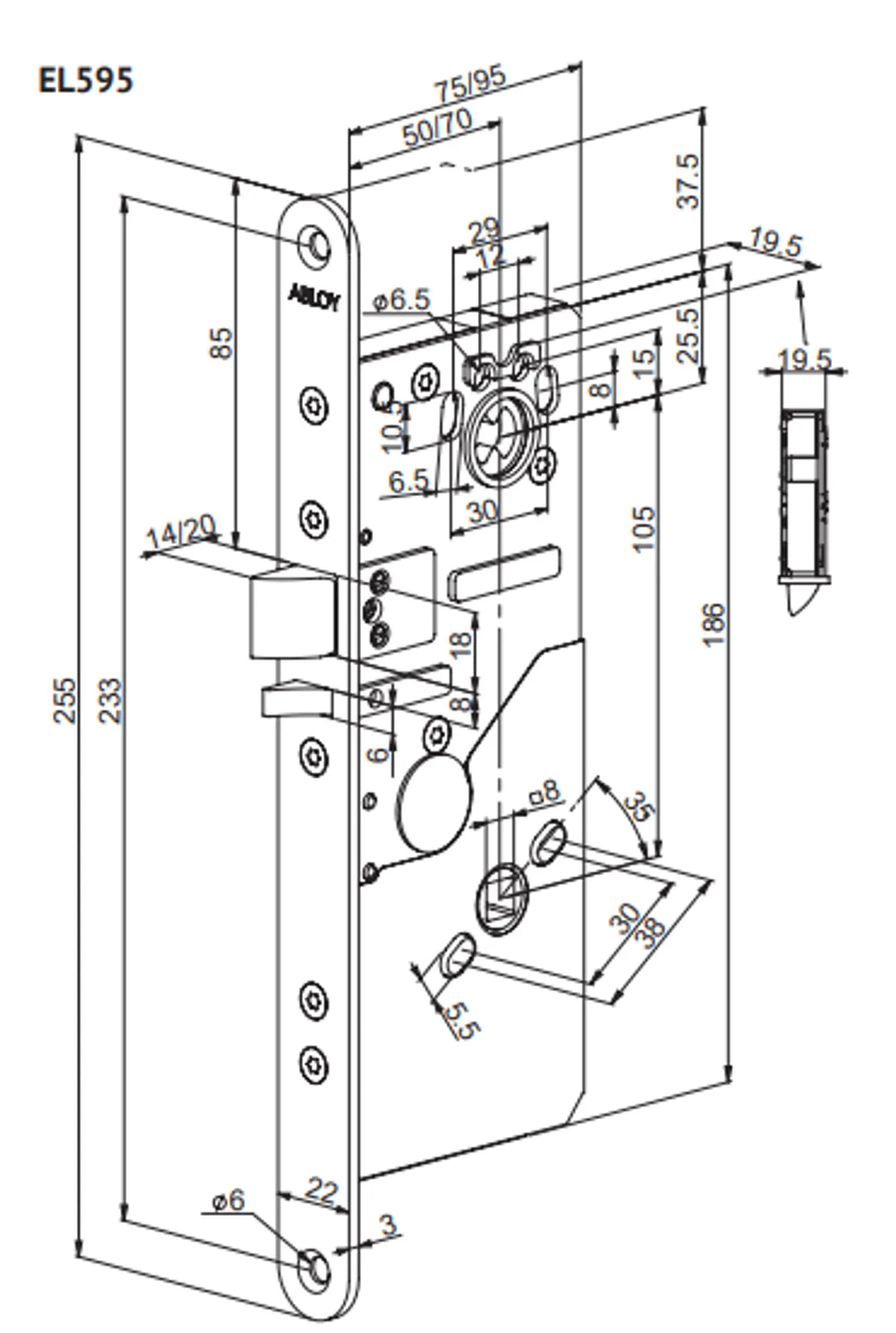

EL595 har ett dorndjup på 50 mm och ett CC mått 105 mm, samma som Connect och Classic-serien men avviker dock på höjdmåttet.
- Låset har en ställbar fallkolv med springförregling vilket gör att den låser ut till 20 mm.
- Om låset används i brandcellsgräns skall fallkolven ställas i 14 mm läge.
- Uppfyller krav enligt SS-EN 179 tilsammans med trycke EL590 3-20.
- Upffyller SSF 3522 klass 1A alternativt 1B.
- Brandklass E/EI120 igenhållande funktion.
Funktion:
- Fallkolven drivs till olåst av den inbyggda motorn.
- Låsnig sker automatiskt/mekaniskt oberoende av elkraft vilket säkerställer användning i dörrar i brandcell.
- Öppning styrs genom att minus (-) skickas till kontrolledning för regeln.
-
Låsen har inbyggd styrenenhet och förutsätter permanent kraftförsörjning till låshuset.
- Olåst-tiden är 1,7 sekunder.
- Justeringen sker från låshusets stolpe.
- Vid leverans är låset inställt så att utrymningsbeslaget alltid är inkopplat, detta är en förutsättning för SS-EN 179.
I samband med installation går det att ställa om låshusen så att det är möjligt att koppla ur utrymningsfunktionen. Detta sker genom att minus (-) skickas till kontrolledning. Vid spänningsbortfall kopplas utrymningsfunktionen in automatiskt.
OBS! I detta läge omfattas låsen INTE av SS-EN 179/1125.
Teknisk data:
- Spänning 12 (-10%) till 24 (+15%) V DC Stab
- Ström 12V DC Max 1 700 mA Drift 600 mA (vid 50 N listtryck)
Vila 50 mA- 24V DC Max 700 mA Drift 250 mA (vid 50 N listtryck)
Vila 25 mA
- Indikeringar Förreglad (Låst), Olåst (öppningsbar), Tryckets rörelse
Vred eller cylinderrörelse.
- Mikrobrytare Max 30V AC / DC 100 mA resistiv last, 3 W

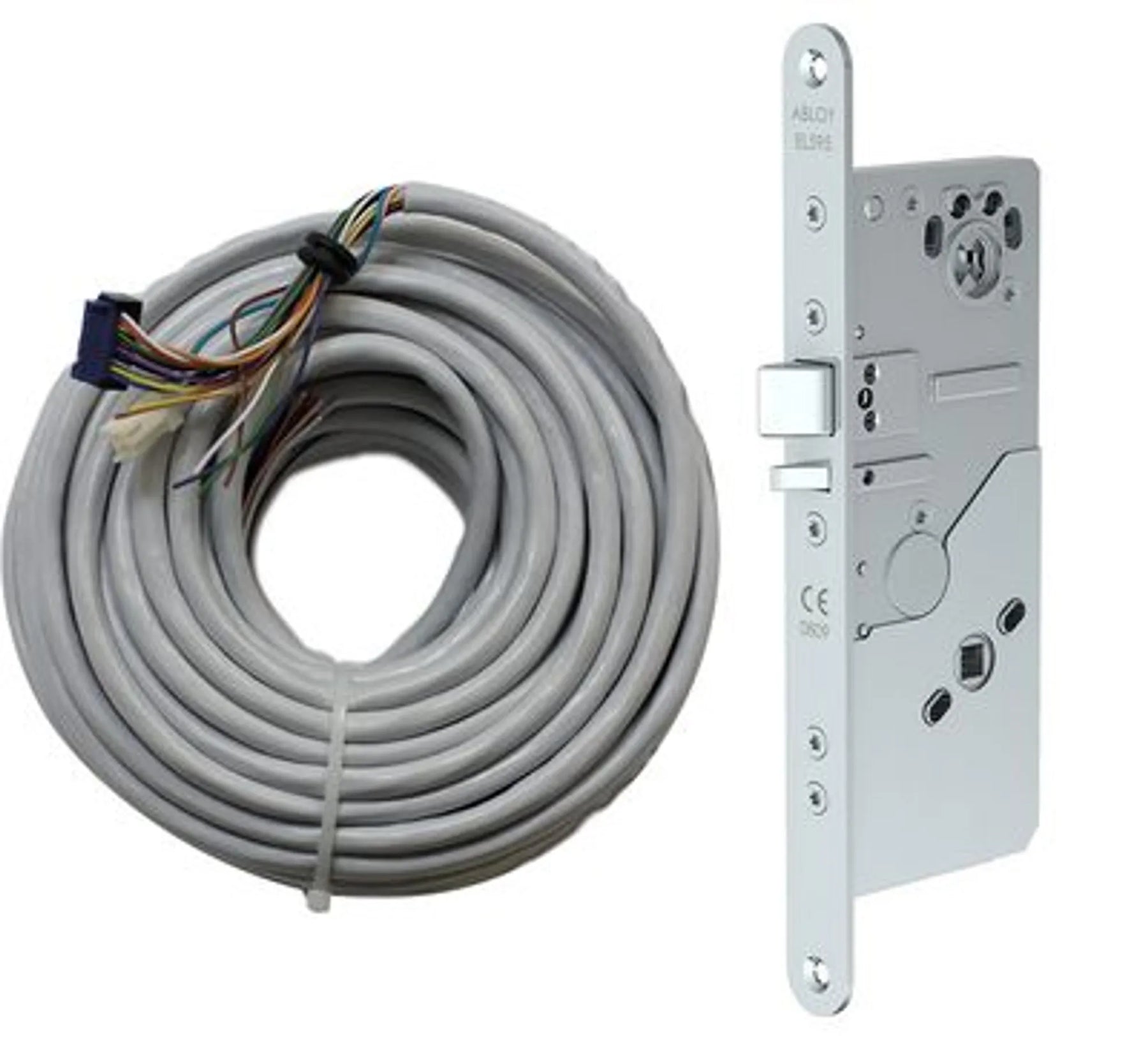

- Anslutningskabel EA 227 (10 m)
Miljökrav:
- Motorlås Temp: -20°C till +60°C
- 20 - 90% relativ luftfuktighet, ej kondenserande
