Analoga utrymningsmotorlås med regel i modulutförande. Passar bra som lås i dörrar där kontrollerad passage med hjälp av kod- eller kortläsarsystem ska samsas med utrymningskrav enligt SS-EN 179. Högfrekventa dörrar bör kompletteras med ett daglås.

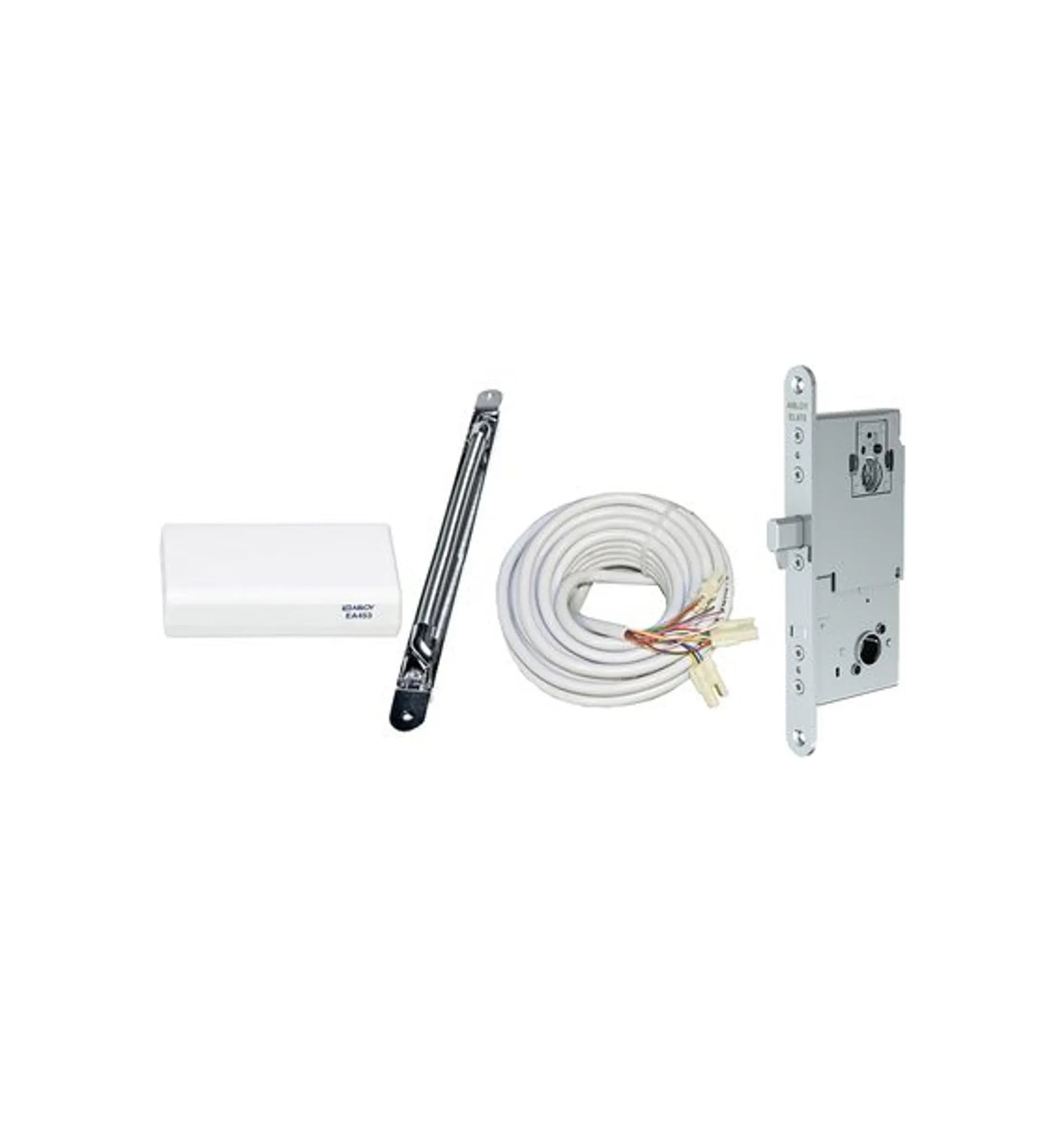

Komplett sats: Motorlås, styrenhet EA453, slutbleck 4632 med integrerad magnet, anslut?ningskabel EA224 (10 m), karmöverföring EA280 / EA281 och backup kort.
Teknisk data:
• Spänning 12 - 24V DC ± 15%, 12-18 VAC - 10% / +50%
• Ström 12V DC vila 70 mA. Max 300 mA
24V DC vila 35 mA. Max 150 mA
• Reläer Enpoligt växlande. Max 30V DC, 0,8 A
• Anslutningskabel EA224 10 m. Max avstånd mellan motorlås / styrenhet: 15 m
• Dörrspringa Max 5 mm
• Varianter Höger avser högerhängd utåtgående dörr
Vänster avser vänsterhängd utåtgående dörr
Miljökrav:
• Motorlås Temp: -20°C till +60°C
• Styrenhet Temp: +5°C till +40°C
20 - 90 % relativ luftfuktighet, ej kondenserande.

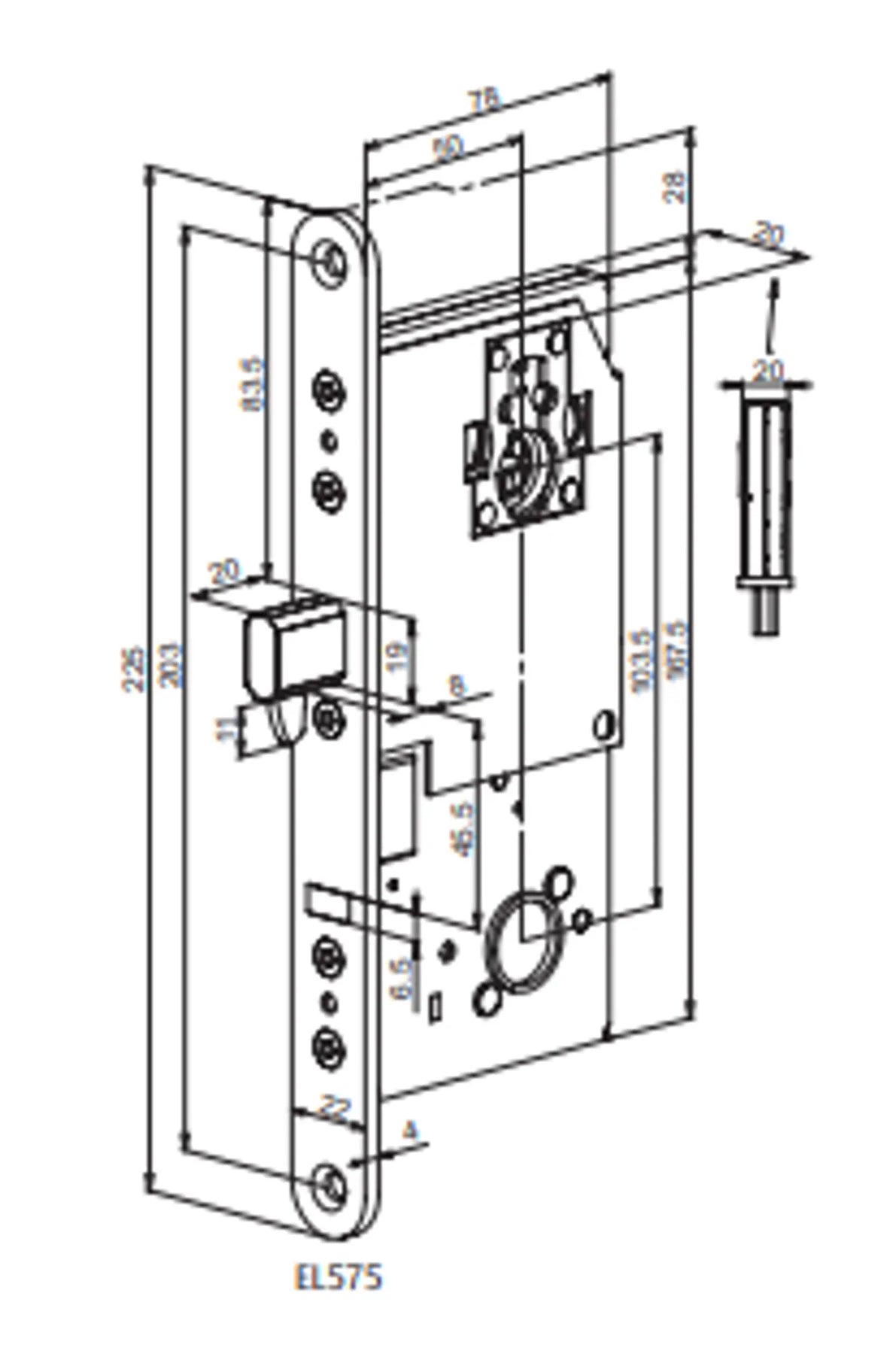

- Dorndjup 50 mm.
- Låsen är certifierade enligt SSF 3522 klass 3 alternativt 2B.
- Motordriven hakregel.
- EN14846.
- SS-EN 179 tilsammans med 179D.
- Brandklass E/EI120 ej igenhållande funktion.
- Utan tryckesfall och är avsett för dörrar med draghandtag eller dörrautomatik.
- Låsen passar till nödutrymningsbeslag 179C (EL874) och 179D (EL875).
- Regeln drivs av den inbyggda motorn.
- Vid nödutrymning öppnas låset med nödutrymningshandtaget.
- Möjlighet till återrymning finns.
- Varje motorlås kräver en styrenhet (EA453) som sköter kommunikationen mellan motorlåset och omvärlden.
- Låsens öppningstid är ca 0,7 sekunder.
- Kan alltid öppnas med nyckel / nödhandtag.
- Låsen har en inbyggd dörrlägesgivare (magnet), som kan ersättas av en extern magnet.
- Låsen har en öppet-hållandetid på 2 - 15 sekunder.
- Nödutrymningsfunktionen uppfyller kraven enligt SS-EN 179 och Byggprodukt-direktivet 89/106/EEC.
- Om återinrymningsfunktionen aktiverats återställs låset elektriskt med extern återställningsknapp.
- Styrenheten fungerar som gränssnitt mot omvärlden, t.ex. passer- eller larmsystem och kommunicerar med motorlåset.
- Enheten kräver styrsignaler från överordnat system för att manövrera motorlåset och ger indikeringar till överordnat system som talar om låsets och dörrens status.
- Styrenheten ansluts till spännings-matning och kan kompletteras med backup kort som låser alt. låser upp vid strömavbrott.
Komplett sats: Motorlås, styrenhet EA453, slutbleck 4632 med integrerad magnet, anslut?ningskabel EA224 (10 m), karmöverföring EA280 / EA281 och backup kort.
Teknisk data:
• Spänning 12 - 24V DC ± 15%, 12-18 VAC - 10% / +50%
• Ström 12V DC vila 70 mA. Max 300 mA
24V DC vila 35 mA. Max 150 mA
• Reläer Enpoligt växlande. Max 30V DC, 0,8 A
• Anslutningskabel EA224 10 m. Max avstånd mellan motorlås / styrenhet: 15 m
• Dörrspringa Max 5 mm
• Varianter Höger avser högerhängd utåtgående dörr
Vänster avser vänsterhängd utåtgående dörr
Miljökrav:
• Motorlås Temp: -20°C till +60°C
• Styrenhet Temp: +5°C till +40°C
20 - 90 % relativ luftfuktighet, ej kondenserande.
Ytbehandling: Blankkrom
